24 ago. 2014

Sincronizador/disparador para 2 cámaras compactas



Afortunadamente tengo un genio en la familia que siguiendo mis indicaciones ha creado este invento.




Si, veis bien. Se trata del primer disparador de cámaras compactas a partir del mando de una Wii.




 Pero vamos por partes.
 Hay varias cosas importantes:


1- Buscar el sitio de la cámara donde poner un mini-usb. No es nada fácil, porque las cámaras compactas son muy "compactas". Afortunadamente en un lateral tiene un espacio donde se pondría la correa.
Abrimos sitio cortando. (Naturalmente se pierde la garantía de las máquinas)
Luego colocaremos el mini-usb en este caso lo he pegado con silicona.


2- Desmontar el botón de disparo que tiene 3 funciones (zoom, autofoco y disparo).

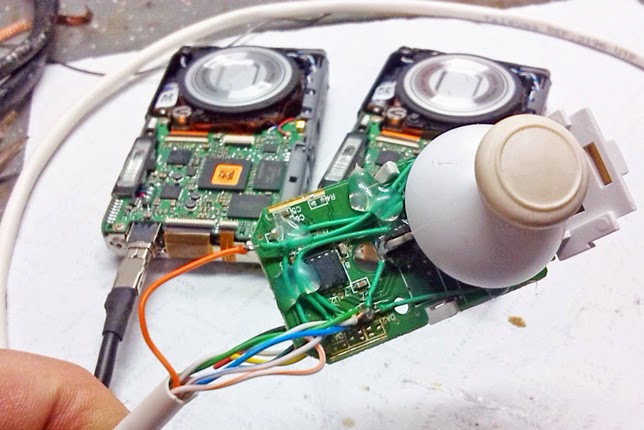

3- Ver la forma de soldar los cables a la tarjeta de la wii. y


pasar los cables interiormente con el menor recorrido posible.


4- Ya solo falta que funcione. En mi caso: el botón redondo es el de disparo, el botón cuadrado es el autofoco y el botón grandote superior es el zoom que al darle hacia adelante aumenta y al darla hacia atrás reduce.
 Todas esas funciones las realiza simultaneamente en las dos cámaras.


Luego tenemos que ingeniarnos una estructura rígida que no dañe la cámara.
En mi caso utilicé un viejo juego de construcciones con distintas piezas de plástico.
En el futuro puede que la pinte de gris metalizado.


La estructura permite juntar las cámaras en paralelo a 6 cm entre objetivos (la distancia entre nuestros ojos)
o separarlas hasta 10.5 cm para motivos lejanos o con zoom.


Como podemos ver en la siguiente foto; un pequeño tornillo (fundamental) sujeta la estructura a la cámara por la rosca para el trípode.



Espero que os guste y próximamente iré poniendo alguna de las fotos que monte.
